氣力提升泵

詳情介紹

氣力提升泵產品介紹

　　氣力提升泵是一種低壓空氣輸送設備，適用于連續，均勻地垂直提升輸送干燥粉狀物質，其輸送能力較大且提升高度較高，TL系列氣力提升泵是一種氣力垂直輸送提升物料用的設備，主要用于輸送水泥，煤粉等粉末物料。它可以代替提升機使用，在提升高度超過30m時使用較為經濟，但升高低于20m時，電耗高于提升機。該設備結構簡單，操作方便可靠，無粉塵，零部件磨損小便于維修。

　　氣力提升泵分臥式和立式兩種。噴嘴水平布置時為臥式，或稱平吹式；垂直布置時為立式。

氣力提升泵工作原理

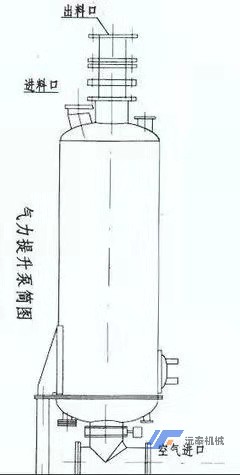

氣力提升泵相當于一臺低壓流態化倉罐，提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成流化狀；輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化。這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心的輸送管及外接的管道提升至所需高度。在連續輸送的工況下，產量可達200T/H，高度可達60M。

規格型號與技術性能：
