氣力輸送

詳情介紹

      氣力輸送又稱氣流輸送，利用氣流的能量，在密閉管道內沿氣流方向輸送顆粒狀物料，是流態化技術的一種具體應用。氣力輸送裝置的結構簡單，操作方便，可作水平的、垂直的或傾斜方向的輸送，在輸送過程中還可同時進行物料的加熱、冷卻、干燥和氣流分級等物理操作或某些化學操作。

與機械輸送相比，此法能量消耗較大，顆粒易受破損，設備也易受磨蝕。含水量多、有粘附性或在高速運動時易產生靜電的物料，不宜于進行氣力輸送。氣力輸送的主要特點是輸送量大，輸送距離長，輸送速度較高；能在一處裝料，然后在多處卸料。根據顆粒在輸送管道中的密集程度

氣力輸送分為

①稀相輸送：固體含量低于1-10kg/m3，操作氣速較高（約18～30m/s），輸送距離基本上在300m 以內?，F(xiàn)成熟設備料封泵來說，輸送操作簡單無機械轉動部件，輸送壓力低，無維修、免維護！

②密相輸送：固體含量10-30kg/m3或固氣比大于25的輸送過程。操作氣速較低，用較高的氣壓壓送。 現成熟設備倉泵，輸送距離達到500m 以上，適合較遠距離輸送，但此設備閥門較多，氣動、電動設備多。輸送壓力高，所有管道需用耐磨材料。間歇充氣罐式密相輸送。是將顆粒分批加入壓力罐，然后通氣吹松，待罐內達一定壓力后，打開放料閥，將顆粒物料吹入輸送管中輸送。脈沖式輸送是將一股壓縮空氣通入下罐，將物料吹松；另一股頻率為20～40min-1脈沖壓縮空氣流吹入輸料管入口，在管道內形成交替排列的小段料柱和小段氣柱，借空氣壓力推動前進。

③負壓輸送：管道內壓力低于大氣壓，自吸進料，但須在負壓下卸料，能夠輸送的距離較短；優點：設備投資、負荷較小。缺點：運行流速高，管道磨損嚴重，磨損出現漏洞無法察覺！在水平管道中進行稀相輸送時，氣速應較高，使顆粒分散懸浮于氣流中。氣速減小到某一臨界值時，顆粒將開始在管壁下部沉積。此臨界氣速稱為沉積速度。這是稀相水平輸送時氣速的下限。操作氣速低于此值時，管內出現沉積層，流道截面減少，在沉積層上方氣流仍按沉積速度運行。在垂直管道中作向上氣力輸送，氣速較高時顆粒分散懸浮于氣流中。在顆粒輸送量恒定時,降低氣速,管道中固體含量隨之增高。當氣速降低到某一臨界值時，氣流已不能使密集的顆粒均勻分散,顆粒匯合成柱塞狀,出現騰涌現象(見)，壓力降急劇升高。此臨界速度稱噎塞速度，這是稀相垂直向上輸送時氣速的下限。對于粒徑均勻的顆粒，沉積速度與噎塞速度大致相等。但對粒徑有一定分布的物料,沉積速度將是噎塞速度的2～6倍。

類型

氣力輸送按工作原理大致可分為吸送式與壓送式兩種類型。吸送式氣力輸送，是將大氣與物料一起吸入管道內，用低氣壓力的氣流進行輸送，因而又稱為真空吸送。壓送式氣力輸送，是用高于大氣壓力的壓縮空氣推動物料進行輸送的。

特點

吸送特點

1、適用于從多處向一處集中輸送。供料點可以是一個或幾個，料管可以裝一根或多根支管。不但可以將多處供料點的物料依次輸送卸料點，而且也可以同時將多處供料點的物料輸送至卸料點。

2、在負壓作用下，物料很容易被吸入，因此喉管處的供料簡單。料斗可以敞開，能連續地供料和輸送。

3、物料在負壓下輸送，水分易于蒸發，因此對水分較高的物料，比壓送式易于輸送；對加熱狀態下供給的物料 ，經輸送可起到冷卻作用。

4、部件要保持密封，國面分離器、除塵器、鎖風器等部件的構造比較復雜。

5、風機設在系統末端，要求空氣凈化程度高。

壓送特點

1、適用于從一處向幾處進行分散輸送。即供料點是一個，而卸料點可以是一個或者是幾個。

2、與吸送式相比，濃度與輸送距離可大為增加。

3、在正壓情況下，物料易從排料口卸出，因而分離器、除塵器的構造簡單，一般不需要鎖風器。

4、鼓風機或空氣壓縮機在系統首端，對空氣凈化程度要求低。

5、在正壓作用下，物料不易進入輸送管，因此供料裝置構造比較復雜。

裝置概述

氣力輸送裝置屬于密相中壓氣力輸送，適用于不易破碎顆粒、粉料物料的輸送。廣泛應用于鑄造、化工、醫藥、糧食的行業。

氣力輸送裝置與輸送管道、球形三通、增壓器、增壓彎頭等組成密封輸送系統，可以配自動控制電控系統，實現整個系統無人控制及配合PLC自動控制。

裝置分類

氣力輸送裝置有三種，FC同類型：

(1)吸送式氣力輸送裝置(負壓的)，它是由鼓風機在管道中造成負壓，使成件物料進行運動;

(2)壓送式氣力輸送裝置(正壓的)，在管道中由于壓縮空氣的作用，使物料在管道中進行運動;

(3)混合式氣力輸送裝置(正壓二負壓的)，在裝置中部分輸送管道處于壓送狀態，而另一部分處于負壓狀態，或是物料在壓力作用下向一個方向移動，而返回運動是靠管道中負壓作用。

    根據需要壓力的大小，氣力輸送裝置又可分為，低壓氣力輸送裝置——10千帕以下，中壓氣力輸送裝置——50千帕以下，高壓氣力輸送裝置——50千帕以上，而當氣力輸送泵生產廠家采用空氣壓縮機時可達200—300千帕，甚至更高。低壓氣力輸送裝置是用于不帶集裝簡以及輸送距離受到限制的(在單獨的生產廠房內或在行政大樓的范圍內)有包裝的成件物料的輸送，這類裝置一般都是吸送式的。中壓和高壓氣力輸送裝置是用于長距離(200—300米以上)·集裝筒成件物料的輸送。根據收發站或裝卸站的連接特點，氣力輸送裝置可分為單管或雙管(多管)．的，直線形或環形的。單管直線形氣力輸送裝置依次連接兩個或若干個輸送點。物料既可正向輸送也可逆向輸送，或僅是單向輸送。

裝置特點

1.物料在密閉管道內運行，不揚塵，環境整潔。

2.能耗低，噪音小。

3.管道布置靈活，占地小。

4.可遠距離輸送，達到500米以上。

型號 罐體直徑(φmm) 管道直徑(φmm) 生產率(T/h) 輸送壓力(Mpa) 耗氣量(m3/T料）

前景發展

又稱氣流輸送，利用氣流的能量，在密閉管道內沿氣流方向輸送顆粒狀物料，是流態化技術的一種具體應用。氣力輸送裝置的結構簡單，操作方便，可作水平的、垂直的或傾斜方向的輸送，在輸送過程中還可同時進行物料的加熱、冷卻、干燥和氣流分級等物理操作或某些化學操作。中國產業鏈眾多，行業的生產集中度低、高端產品相配套的研發能力低、氣力輸送行業制造技術水平低等現象仍然存在，進出口貿易逆差不斷擴大。

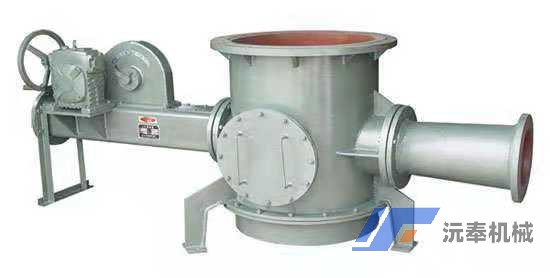

設備安裝

1、一般情況下，料封泵裝在料倉庫底比較合適，落料順暢。如果放不在庫底，置于旁邊亦可。但落料管斜角≥45°。如果裝在電除塵落灰斗下部，可以一斗一泵，亦可兩斗兩斜管一泵;特殊情況亦可四斗四斜管插入一臺料封泵中，但所有落灰斜管的斜度均。

2、料封泵一般置于堅硬的水平地面上即可，無需打基礎安裝地腳螺栓，當風管,出料管連接好以后，即可投運。但要求進風管與泵管連接時應安裝一個撓性節頭。

3、料封泵的總高（包括料封泵灰斗）一般為3.5－4.5m，根據現場實際情況亦可適當變動。

4、料封泵放置出口方向，可根據現場情況而定，一般超向灰?guī)焖谖恢玫姆较驗橐?，或根?jù)管路的走向而定。

5、本裝置要求庫頂收塵器的氣體散放量應大于料封泵送料帶風總量。勿使庫內出現正壓情況，以免影響輸灰系統工作。

6、要求氣源、料封泵、輸灰管全系統密封良好，漏風率小于 0.2%。

規格型號與技術性能：
